HOOTS BATTERY - Batteriewächter WLAN Battery-Guard mit Cloud 6V 12V 24V
Beschreibung
HOOTS WLAN Battery-Guard als Batterieüberwachung mit Cloud, WiFi und Mess-Shunt.
Mit HOOTS BATTERY - dem innovativen Batteriewächter und WLAN Battery-Guard können Sie Ihre 6V - 12V - 24V Fahrzeug-Batterien aus der Ferne per Batterie-App oder am PC/Desktop überwachen.
HOOTS Innovationen: Batterieüberwachung und WLAN-Anbindung mit BATTERY CLOUD sowie Strom-Verbrauchsmessung in Ampere. Automatische Grenzwertwarnung per E-Mail und frei einstellbare Parameter.
HOOTS BATTERY App: Am Fahrzeug können Sie sich mit HOOTS BATTERY per Bluetooth verbinden und als LIVE-Batterietester bzw. Battery Monitor nutzen.
WLAN: Verbinden Sie HOOTS BATTERY mit einem oder einer Vielzahl von WiFi-Netzwerken. Somit ist eine Fernüberwachung als Batterie Monitor möglich.
HOOTS Cloudspeicher: Die Batteriedaten stehen rückblickend für 3 Monate am Desktop PC oder Smartphone kostenfrei zur Verfügung.
Lieferumfang: 1x HOOTS BATTERY Batteriewächter ohne weiteres Zubehör | App für iOS & Android.
Passendes Zubehör wie Minus-Batteriepolklemme / Minuspol / Front-Poladapter / Batterie-Trennschalter finden Sie separat in unserem Sortiment: https://batterieok.de/collections/zubehor
In der kostenlosen App Version finden Sie bereits folgende Optionen:
- Verbindung & Monitoring per WLAN & Bluetooth
- Batteriewerte wie Ampere, Volt, Temperatur & Luftfeuchtigkeit
- Grenzwertwarnungen per E-Mail
- Cloudspeicher: Batteriedaten 3 Monate rückblickend am Desktop PC oder Smartphone betrachten
- die HOOTS BATTERY App ist erhältlich für iOS & Android
1 von 10
Batteriewächter Betriebsanleitung & Funktionsweise
In der Betriebs-/ Bedienungsanleitung finden Sie alle wichtigen
Informationen inkl. Sicherheit, Datenblatt, Einbau, App-Nutzung und die Batterie-Fernüberwachung per WLAN / Bluetooth Verbindung sowie Daten-Cloud.
Komplette Anleitung als PDF Download
HOOTS BATTERY als Batterieüberwachung fördert eine Verlängerung der Batterie Lebenszeit durch kontinuierliche Kontrolle der Batteriewerte per WLAN und individueller E-Mail Grenzwertwarnung.
Folgende Werte werden übermittelt: Batteriespannung in Volt / Stromverbrauch in Ampere / Luftfeuchte in Prozent / Gerätetemperatur in °C / WLAN-Status. Weiterhin können Sie frei Grenzwertparameter für die Batteriespannung zur Batterieüberwachung definieren.
Verwendung ebenfalls als Messwiderstand, Amperemeter, Batterie-Shunt möglich. Auch im Einsatz für Balkonkraftwerke und Mini-PV-Anlagen erhalten Sie ausgezeichnete Messwerte per Fernüberwachung.
2 von 10
Datenblatt
HOOTS BATTERY ist für eine dauerhafte Stromabnahme von 200 Ampere bzw. eine kurzzeitige Belastung von 5 Sekunden mit 1000 Ampere ausgelegt.
Verwendung als Batterieprüfer, Spannungswächter und Batteriemessgerät für Blei-Säure-Batterien (GEL, AGM, EFB) oder Lithium-Batterien (LiFePO4) möglich.
Der Messbereich und Anzeigebereich beträgt dabei +/- 40 Ampere. Damit können Sie stille Verbraucher genauestens diagnostizieren oder das Laden der Batterie überwachen. Die Messgenauigkeit beträgt 20 Milliampere (mA).
Im mehrseitigen Datenblatt finden Sie ab Seite 5 alle nötigen Werte, Kennzahlen, Maße und Parameter des WLAN-Batteriewächters.
Komplette Anleitung als PDF Download
3 von 10

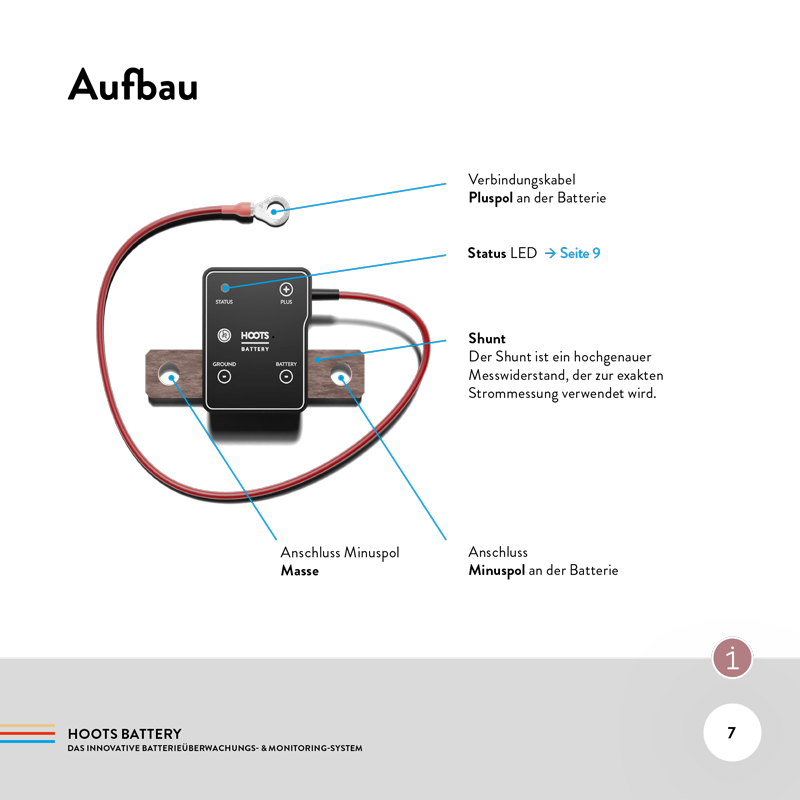

Aufbau & Bestandteile
HOOTS Batteriewächter
Abmaße: 85mm x 51mm x 18mm
Gewicht: 65 Gramm
Fahrzeuge/ Batteriesysteme: HOOTS BATTERY eignet sich als Batterieprüfer perfekt zur Fahrzeug-Fernüberwachung von neueren PKW, Oldtimern, Sportwagen, Motorrädern, Wohnmobilen / Campern, Caravan, LKW, Baumaschinen und Solar-Inselanlagen / Photovoltaikanlagen.
Der Temperatursensor & Luftfeuchtesensor sorgt für zusätzliche Sicherheit bei der Überwachung von Wohnmobilen und Booten in Ihrem Winterlager. Ebenfalls können Notstromaggregate / Industriemotoren / Dieselaggregate (Dieselmotoren) / Stromerzeuger per WLAN ausgelesen und überwacht werden.
Den Aufbau und die Bestandteile von HOOTS BATTERY inkl. Mess-Shunt finden Sie ab Seite 7.
Komplette Anleitung als PDF Download
4 von 10
Energiesparmodus / Ruhemodus
Für eine möglichst effektive und energetisch effiziente
Batterieüberwachung ist bei HOOTS ein Energiesparmodus entwickelt
worden. Komplette Anleitung als PDF Download
HOOTS BATTERY Energiesparmodus Funktionsweise: Der HOOTS Batteriewächter ist darauf ausgelegt, möglichst wenig Energie/Strom aus der PKW-Batterie zu nutzen.Aus diesem Grund wurde der Batteriewächter mit einem Erschütterungssensorausgestattet, der im Ruhezustand den Battery-Guard aktiv in denEnergiesparmodus versetzt.
Energiesparmodus: Nach 4-5 Minuten, ohne Bewegung und bestehender Bluetooth-Verbindung, schaltet HOOTS BATTERY in den Energiesparmodus und aktiviert sich erst bei Bewegung am/im Fahrzeug.
Aufwecken bzw. Geräteaktivierung: z.B. Tür öffnen, Motorhaube öffnen, mit dem Finger an den Batteriewächter tippen. Ist das Gerät aktiv, blinkt die Status LED BLAU und es ist möglich sich per Bluetooth zu verbinden und die Batteriewerte werden LIVE abgebildet. Während einer bestehenden Bluetooth-Verbindung bleibt HOOTS BATTERY aktiv.
5 von 10
Status LED - RGB
Die Status LED informiert Sie über die Vorgänge, Aktivitäten,
Bluetooth-Verbindungen und WLAN-Sendeintervalle des
Batterie-Überwachungssystems.
Abschaltung / Sendezyklus:
Kurz vor der Abschaltung in den Energiesparmodus sendet HOOTS BATTERY die aktuellen Batteriewerte mit einer GRÜNEN Status LED kurzzeitig per WLAN und aktualisiert selbstständig aller 6 Stunden die Batteriewerte in die App/Cloud.Zwischen den Sendeintervallen ist HOOTS BATTERY im Energiesparmodus, spart Strom und ist NICHT mit dem WLAN bzw. Bluetooth verbunden.
Der HOOTS BATTERY Guard ist nicht permanent mit dem WLAN und Bluetooth verbunden.
Die kompletten Batteriewerte werden bei jedem Eintreffen bzw. Verbinden mit dem Netzwerk und aller 6 Stunden in der BATTERY Cloud aktualisiert und können in der App weltweit abgerufen werden.
Der integrierte Batterie Shunt ermöglicht die Messung des Stromverbrauches. Somit können Sie stille Verbraucher bzw. Kriechströme zu diagnostizieren.
6 von 10
Einbauvarianten / Installation
Je nach Batterie-Sorte, Montage-Art, Fahrzeug oder Verwendungszweck,
finden Sie die passenden Einbauvarianten als Installations-Vorschläge
auf Seite 10. Passendes Zubehör gibt es bei uns im Shop.
Komplette Anleitung als PDF Download
7 von 10
Einbauschritte / Einbauanleitung
Bitte befolgen Sie genau die Einbauanleitung und Reihenfolge. Nur ein
korrekt installierter Batteriewächter sichert zuverlässig die
Batterie-Fernüberwachung per APP und Cloud.
8 von 10
HOOTS BATTERY APP
Beginnen Sie nach der Geräte-Installation mit der Ersteinrichtung per
HOOTS BATTERY App am Smartphone / Tablet.
Die App finden Sie für iOS und Android Betriebssysteme kostenfrei im App Store und Google Play Store. Die genaue Beschreibung finden Sie auf Seite
12.
Komplette Anleitung als PDF Download
9 von 10
Batterie-Datencloud am PC, Dashboard und in der App abrufen
Die historischen Batteriedaten finden Sie in Ihrer Batterie-Datencloud am PC oder auf dem Smartphone unter: https://battery.hoots.app
Das Cloud-Daten Angebot von HOOTS erfordert keine Mobilfunkgebühren.
10 von 10
Batteriewächter zur digitalen Fuhrparküberwachung
Mit weiteren HOOTS BATTERY Systemen kann Ihre komplette Flotte überwacht werden. Die HOOTS BATTERY App bietet eine optimale Lösung für die Überwachung und Verwaltung Ihres Fuhrparks oder Solar / PV-Anlage. Mit der unbegrenzten Fahrzeuganzahl können Sie alle Ihre Fahrzeuge in einer App verwalten und haben jederzeit den Überblick über den Batteriezustand.
Fernüberwachungssysteme: Einsatz von Systemen, die mittels WLAN, Bluetooth oder anderer drahtloser Technologien den Zustand der Batterie in Echtzeit überwachen können.
Intelligente Ladegeräte: Verwendung von Ladegeräten, die den Ladezustand erkennen und entsprechend anpassen können, um Überladung zu vermeiden und die Lebensdauer der Batterie zu verlängern.
Batteriemanagementsysteme (BMS): Ein BMS kann helfen, den Zustand jeder Batterie im Fuhrpark zu überwachen, einschließlich Spannung, Temperatur und Ladezustand.
HOOTS WLAN Battery-Guard
HOOTS Batteriewächter mit WLAN für 6V 12V 24V
HOOTS BATTERY wurde speziell nach Kundenwünschen entwickelt und ist ein innovatives Werkzeug zur Batterie-Überwachung von 6V 12V 24V Fahrzeugbatterien. Neben der Batteriespannung kann noch der Stromverbrauch in Ampere sowie Luftfeuchte und Temperatur gemessen und abgespeichert werden. Somit haben Sie alle wichtigen Daten im Blick, wenn Ihr Auto mal länger steht. Optional warnt der WLAN Battery-Guard automatisch bei erreichen von Grenzwerten per E-Mail oder Push. Somit gibt es beim nächsten Startversuch keine bösen Überraschungen mehr.
Bedienungsanleitung PDF6V – 36V / 0A – 200A
Ja
W-LAN (802.11b/g/n)
Ja
Ja
Ja / Spannungswarnung
Ja (via Cloud)
220A
1000A (max. 5s)
15 m (freies Feld)
M8
Nein
85mm x 51mm x 18mm
70 g
Kabelschuh 6mm
50 cm
20 mA
Batteriewerte per WLAN aller 6h
kurzzeitig 20 mA pro Datenaktualisierung
Einbau HOOTS BATTERY
HOOTS BATTERY wird zwischen dem Minuspol der Batterie und der Masse des Fahrzeuges installiert.
Bitte schließen Sie ausschließlich das ROTE Kabel mit dem Kabelschuh am Pluspol der Batterie an.
HOOTS Batterie-Trennschalter/-Hauptschalter
HOOTS BATTERY funktioniert ebenfalls mit Trennschalter
HOOTS Front-Poladapter
Front-Poladapterklemme für HOOTS Batteriewächter am Minuspol
HOOTS BATTERY
HOOTS BATTERY System Installation
Pluspol
rotes Stromkabel am Batterie Pluspol
Masseband
Minuspol am Masseband bzw. Karosserie
Sie haben Fragen zum HOOTS BATTERY System? Wir geben gerne Antwort!
Unser Team steht Ihnen für alle Fragen zur Verfügung.
Telefon: +49 (0) 351 81041406
E-Mail: battery@hoots.de
Welche Funkverbindung benötige ich?
Die Einrichtung von HOOTS BATTERY sowie die Livedaten-Anzeige erfolgt via Bluetooth. Die gespeicherten Daten werden per WLAN in die BATTERY Cloud gesendet.
Wie wird HOOTS BATTERY eingebaut?
HOOTS BATTERY wird zwischen dem Masseanschluss (Minuspol) der Batterie und dem Massepunkt (schwarzes/braunes Massekabel) am Fahrzeug installiert.
Zusätzlich wird ein Kabel mittels eines Kabelschuhs am Pluspol der Batterie befestigt. Passendes Befestigungsmaterial und optionale Anschlussmöglichkeiten können im Shop gekauft werden.
WICHTIG: HOOTS BATTERY muss vor einem Trennschalter / Hauptschalter eingebaut werden und dauerhaft an den Plus- sowie Minuspol der Batterie angeschlossen sein.
Hat HOOTS BATTERY einen Verpolungsschutz?
Ja, aber sollten Sie den Minuspol und den Pluspol vertauschen, funktioniert das Gerät nicht.
Keinesfalls sollten sie den Minuspol und den Pluspol an die jeweiligen Enden des Kupfer-Shunts montieren!
Wie lang können die Daten gespeichert werden?
Die Batteriedaten können Sie kostenfrei bis zu 3 Monate in der Daten Cloud anschauen.
Ist eine zusätzliche Spannungsversorgung notwendig?
Nein, HOOTS BATTERY wird von der Batterie mit Strom versorgt. Der Stromverbauch des beträgt nur 20 MüA, sodass die Batterie nicht entladen wird.
Für welche Batterien ist HOOTS BATTERY zugelassen?
Für alle Fahrzeugbatterien von 6V, 12V bis 24V. Es können sowohl Blei,
Gel, oder AGM-Batterien überwacht werden. Auch Li-ION Akkus können
überwacht werden.
Welchen Ruhestrom hat das HOOTS BATTERY System?
Der Batteriewächter verfügt über einen Überwachungsmodus mit einem Stromverbrauch von 0,3 mA.
Batteriewächter 12 V Abschaltung mit HOOTS BATTERY?
Sicherheitssystem: Eine Fernabschaltung der Fahrzeugbatterie ist nicht möglich, allerdings zeigt Ihnen HOOTS BATTERY den WLAN Status. Sollte das Fahrzeug nicht mehr im Verbunden sein wurde es entweder entfernt oder das WLAN funktioniert nicht.
Kann ich die Batterieparameter auch ohne WLAN auslesen?
Ja, per Bluetooth.
Überwachung des Batterie-Ladegerätes / Erhaltungsgerätes mit HOOTS
HOOTS BATTERY funktioniert auch mit angeschlossenem Batterieladegerät bzw. Batterieerhaltungsgerät wie z.B. CTEK. Sie können den Ladeprozess (Volt, Ampere, Temperatur) der Batterie sicher per WLAN aus der Ferne überwachen oder das Ladegerät per Bluetooth am Fahrzeug monitoren/kontrollieren.
Kann ich HOOTS BATTERY auch mit Trennschalter / Hauptschalter nutzen?
HOOTS BATTERY funktioniert auch mit Trennschalter / Hauptschalter. Der Trennschalter muss dabei aber nach dem HOOTS BATTERY System angeschlossen werden. Solange HOOTS BATTERY eine direkte Verbindung zum Minuspol und Pluspol der Batterie hat können Sie weiterhin die
Batteriespannung (Volt), Gerätetemperatur und Luftfeuchtigkeit auch bei umgelegten Trennschalter messen.
Für welche Strombelastung ist der Mess-Shunt von HOOTS BATTERY ausgelegt?
HOOTS BATTERY ist für eine dauerhafte Stromabnahme von 200 Ampere bzw. eine kurzzeitige Belastung von 5 Sekunden mit 1000 Ampere ausgelegt.
Welcher Stromverbrauch fällt bei der WLAN / Cloud Übermittelung der Systemdaten an?
Für die Übermittelung der Systemdaten zur Cloud bzw. zum WLAN Netz benötigt das System kurzzeitig 20 mA.
Kann der HOOTS BATTERY auch an das Hochvoltnetz eines Elektrofahrzeuges angeschlossen werden?
Nein, eine Inbetriebnahme im Hochvoltbordnetz ist ausdrücklich nicht möglich und führt zur Beschädigung des Batteriewächters und möglicherweise auch zum Defekt des Fahrzeugs.
Kann ich HOOTS BATTERY auch bei eingebauten Batterie-Polklemmen bzw. - Schellklemmen nutzen?
Solange HOOTS BATTERY eine direkte Verbindung zum Minuspol und Pluspol der Batterie hat können Sie weiterhin die
Batteriespannung (Volt), Gerätetemperatur und Luftfeuchtigkeit messen.
Wir empfehlen dafür die Nutzung von Trennschaltern / Hauptschaltern.
